Системы машинного зрения "Lake Image"

Достижения в области технологий печати позволяют производить большие объемы этикеток с переменными данными на очень высоких скоростях. Миллиарды этикеток с переменными данными используются для отслеживания товаров, оптимизации производственного процесса и учета, обеспечения защиты бренда, идентификации и управления безопасностью. Однако при производстве этикеток ошибки печати или последовательности могут легко остаться незамеченными, подвергая производителя этикеток дорогостоящему возврату продукции, увеличению отходов, финансовым штрафам и возможной потере бизнеса в будущем. Для конечного клиента стоимость отсутствующей или неотслеживаемой этикетки может вызвать серьезные операционные и мониторинговые проблемы, которые приведут к потере товаров, задержкам, остановкам и последующему падению производительности, что увеличивает затраты и снижает прибыль. Цифровые машины для печати этикеток печатают этикетки с переменными данными в несколько ручьев по всей ширине полотна со скоростью более 100 метров в минуту. При таких скоростях визуальный осмотр оператором, даже с помощью системы просмотра снимков отпечатанного изображения со стробоскопом, недостаточен для обнаружения ошибок печати или целостности данных на этикетках с переменным текстом и информацией о штрих-коде.
Идентификация элементов и проверка напечатанных на них переменных данных и символов является важным шагом во многих автоматизированных производственных процессах. Процессы проверки, такие как идентификация и сопоставление с базой данных, в значительной степени зависят от захвата изображения с помощью камеры и технологии обработки данных. Это гарантирует 100-процентное поддержание производства без ошибок, чтобы свести к минимуму дорогостоящие перепечатки, потери и снизить бизнес-риски.

Автоматизированная система проверки печати DISCOVERY Multiscan от Lake Image Systems.

Данная система предполагает комплексный набор программных инструментов для обеспечения качества печати и целостности переменных данных, проверки и составления отчетов. DISCOVERY Multiscan легко интегрируется практически с любым оборудованием для печати в больших объемах, работая на полной номинальной скорости для автоматизированного 100% контроля печати. Программное обеспечение объединяет изображения и данные с различных поставляемых камер и сканеров. Затем эти изображения обрабатываются с помощью широкого спектра инструментов чтения для обнаружения, верификации и декодирования всех форм печатного текста в изображениях, таких как штрих-коды, QR-коды и DataMatrix-коды, для последующей обработки с помощью инструментов Multiscan чтобы обеспечить последовательность, проверку, контроль и создание отчетов. Discovery Multiscan также предлагает различные инструменты проверки качества для обнаружения таких проблем, как несовмещение, пропуски, позиционирование изображения и отклонение цвета, чтобы гарантировать требования, предъявляемые к печати.

При обнаружении ошибок может быть применен широкий спектр действий, таких как переадресация, звуковые/визуальные оповещения, пометки или перемотка для последующего устранения брака, и все это с полной отчетностью и журналами аудита.

Discovery Multiscan идеально подходит для высокоскоростной цифровой печати с высоким разрешением, где требуется проверка переменных данных и контроль качества печати.

Программные инструменты DISCOVERY Multiscan.

• Print Data Verifier : идеально подходит для листов или рулонов с определенными повторами, содержащими несколько переменных печатных полей на каждом элементе, характерными для лотерейных билетов, акцизов и других продуктов для защищенной печати. PDV сравнивает все переменные данные (до 400 полей) на листе или рулоне с файлом данных и сообщает о любых ошибках данных, отсутствующих или дублирующихся листах, обнаруженных во время производственного цикла.
• Barcode Grading Tool: это инструмент проверки качества штрих-кода, разработанный специально для непрерывного определения качества штрих-кодов с переменными данными, которые печатаются на документах, этикетках, карточках и упаковках с высокой скоростью. Инструмент измеряет характеристики каждого штрих-кода в соответствии с отраслевыми стандартами (например, ISO/IEC 15415 и ISO/IEC 15416).
• Label Integrity Manager : идеально подходит для производства этикеток с несколькими ручьями, где необходимо удалить неупорядоченные, отсутствующие или повторяющиеся данные для обеспечения 100% последовательности. Label Integrity Manager (LIM) отслеживает и сопоставляет информацию о каждой этикетке на всех ручьях для обеспечения точности и правильной последовательности. Используя информацию заголовка, напечатанную в начале каждой дорожки с этикетками, LIM точно знает количество этикеток, ожидаемых на каждом ручье, а также начало, конец и нарастание напечатанной переменной информации, чтобы определить правильную последовательность. Для неправильной последовательности собранная переменная информация может быть сопоставлена с файлом поиска или базой данных для обнаружения отсутствующих, повторяющихся или неправильных этикеток.
• JETCHECK : идеально подходит для всех видов струйной печати. JETCHECK предлагает простое, но мощное решение для автоматического обнаружения засорившихся или неисправных струйных дюз. Захватив изображение с высоким разрешением заданного контрольного шаблона, напечатанного струйной головкой, JETCHECK анализирует отсканированное изображение, чтобы определить точное местоположение неисправных струйных дюз. Создается подробный отчет о форсунках, который может использоваться программным обеспечением принтера струйной печати при возобновлении процедуры очистки для компенсации засорения дюз.

Технологии камер и сканеров для проверки печати для полиграфической промышленности.

Платформа Discovery может получать данные с широкого спектра сканеров и камер. Линейка интегрированных инспекционных камер, модулей освещения и оптики GigEread может быть реализована вместе со стандартной технологией камер и широким спектром последовательных устройств ввода, таких как сканеры штрих-кодов или 2D-сканеры, сканеры RFID, считыватели магнитных полос и чипов и т. д. Камеры Linescan могут обеспечить высокую производительность изображений с высоким разрешением для высокоскоростных рулонов и листов, а технология MaxScan обеспечивает полноцветное изображение с разрешением 600 DPI для рулонов и листов шириной до 926 мм.

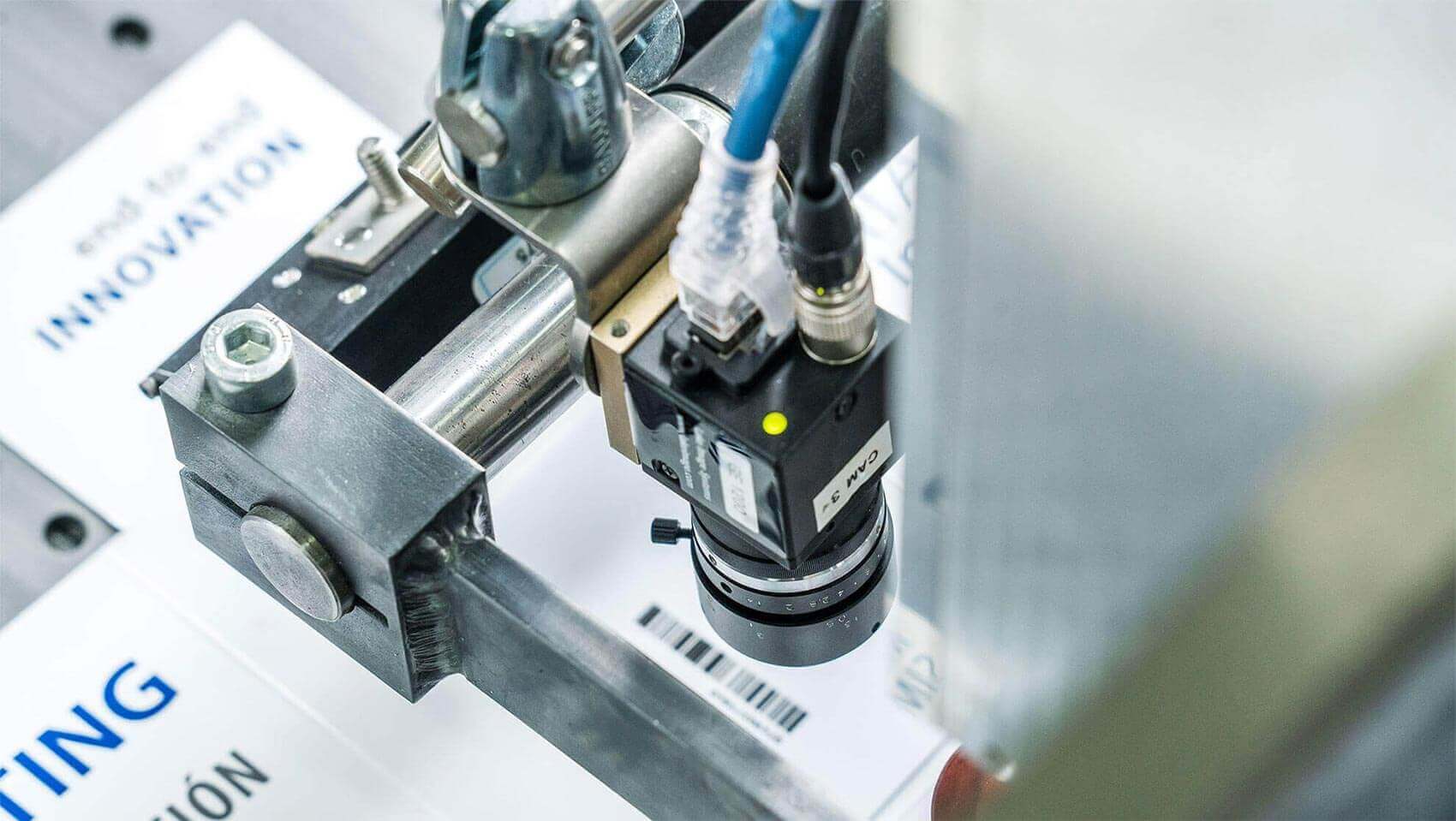

Стандартные камеры.

Там, где требуется специальное освещение или оптика для считывания данных с необычных областей сканирования или изображений с глянцевых или отражающих поверхностей, Discovery может взаимодействовать с большинством доступных технологий обработки изображений. Благодаря постоянному появлению на рынке новых камер можно достичь разрешения более 2592x1944 пикселей или скорости более 100 изображений в секунду, что дает Discovery производительность, необходимую для самого широкого спектра задач.

Камеры сканирования области:

До 12 входов камер на процессор:

• интерфейсы GigE и CameraLink
• разрешение более 5 Мп, монохромное, цветное, ультрафиолетовое, со скоростью более 100 кадров в секунду

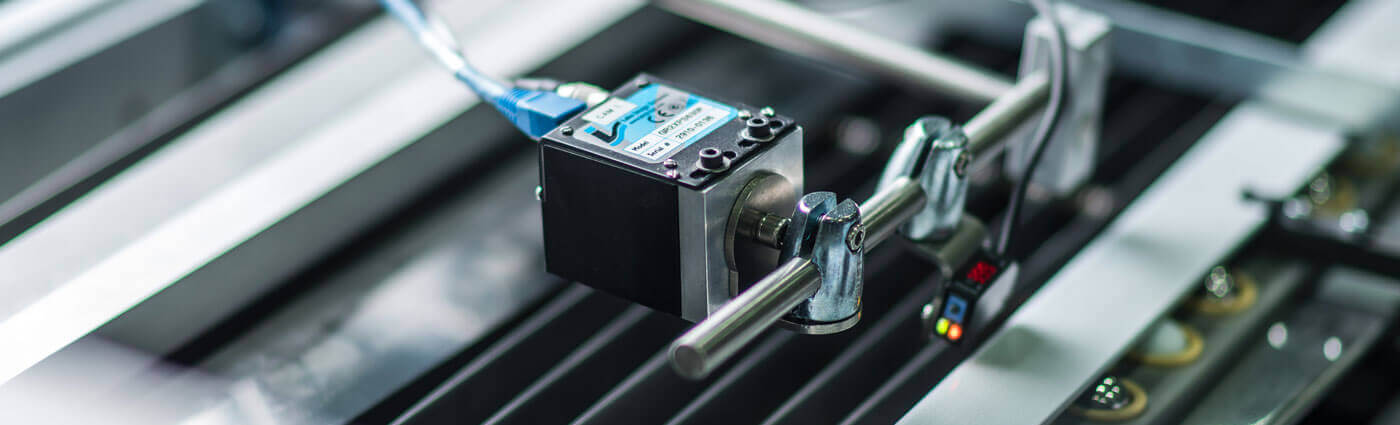

Интегрированные модули визуализации GigEread
Каждый модуль разработан с учетом конкретной задачи. Подход GigEread к обработке изображений обеспечивает максимальную гибкость проверенных технологий камер со встроенной оптикой и освещением. Все камеры GigEread имеют фиксированный фокус и подсветку для простоты использования и настройки.

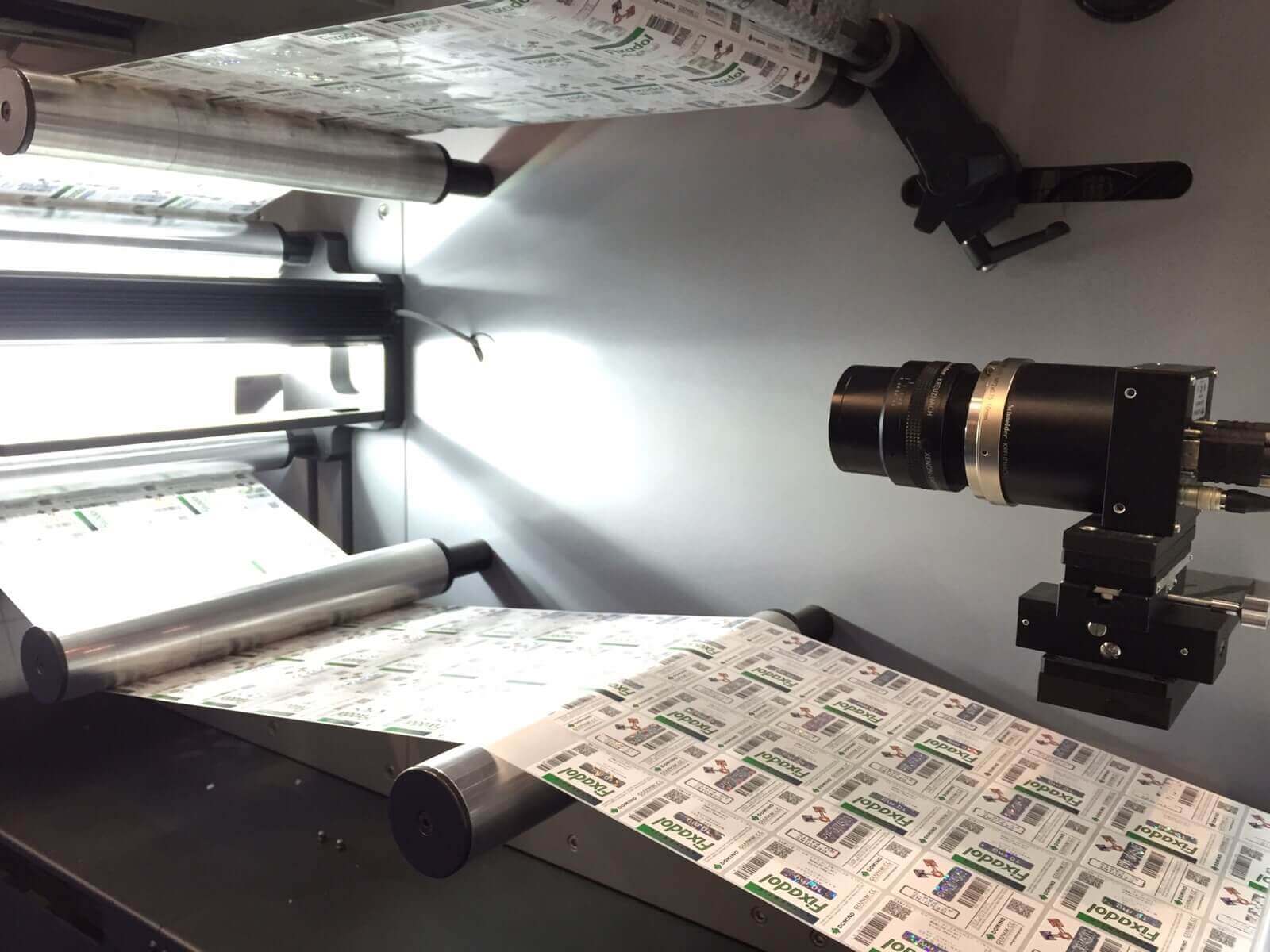

Камеры линейного сканирования.

Платформа Discovery может поддерживать широкий спектр технологий как цветных, так и черно-белых камер с линейным сканированием. Идеально подходящая для непрерывной печати, камера Line Scan может получать изображение всей ширины полотна или документа без необходимости перемещения камеры между заданиями. Благодаря горизонтальному разрешению до 16 000 пикселей функция Line Scan позволяет выполнять несколько проверок, обеспечивая 100%-ную целостность данных и качество печати.

• Интерфейсы GigE, CameraLink и Coaxpress
• Разрешение от 2 до 16K, монохромные, цветные, ультрафиолетовые

Линейные Контактные сканеры

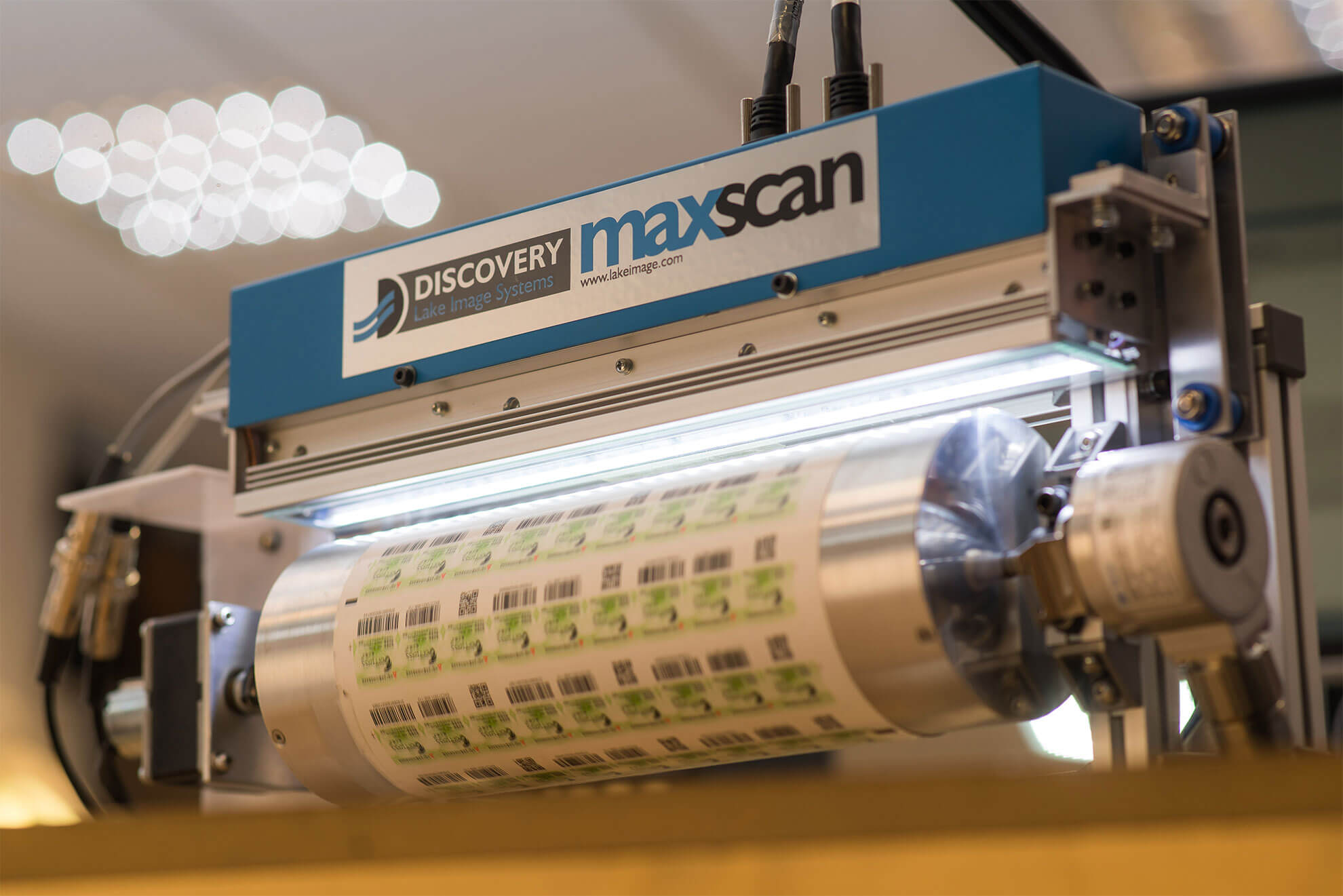

Discovery Maxscan
Реальное разрешение изображения 600 DPI при ширине до 929 мм. Очень низкое требование к расстоянию, цветные или монохромные. Discovery Maxscan - это технология сканирования с компактными габаритами.

Сканеры штрих-кодов / 2D-сканеры и другие последовательные устройства
Благодаря очень гибкому конфигуратору последовательных входов Discovery Multiscan может взаимодействовать с большинством устройств последовательного считывания и сканирования, таких как:

• Сканеры штрих-кодов (лазер с подвижным и неподвижным лучом и светодиод)
• 2D сканеры
• Считыватели с магнитной полосой
• RFID-считыватели
• Сканеры можно использовать в сочетании с камерами, обеспечивая действительно универсальное и обновляемое решение.
