Автоматический аппликатор CAB «IXOR» с 2 серво-двигателями

Опубликовано marking.by - пн, 02/27/2023
CAB-IXOR-banner



Конфигурация аппликатора оптимизирована для работы с узкой этикеткой для задач маркировки продукции по системе «Честный Знак». Имеется возможность бокового и верхнего нанесения этикетки.



Основные технические характеристики и конфигурация:

Привод: 2 AC сервомотора (основной блок, смотчик, размотчик)
Максимальная скорость подачи этикетки:  75 м/мин
Максимальная длина этикетки:  5…6000 мм
Максимальная ширина этикетки (с подложкой):  62 мм
Намотка: внешняя/внутренняя
Позиция аппликатора: вертикальная, горизонтальная
Ориентация (*): правая, левая
Размотчик этикетки: макс. диаметр 410 мм, диаметр втулки 76 мм
Смотчик: макс. диаметр 310 мм
Кабель питания: 2,5 м
Класс защиты: IP 66
Датчик  этикетки:  плоскощелевой, установка на штангах аппликатора
I/O интерфейс: 17 пин, 24В PNP, оптоизолированные выходы
Интерфейсы:  LAN (MQTT, Modbus, Ethernet/IP, OPC UA), WLAN 802.11 b/g/n, 150 MBit/s, 2.4 GHz
Рычаг пиллера:  300 мм
Держатель пиллера:
Пиллер: жесткий пиллер, с подпружиненным приглаживающим роликом (щеткой)




(*) Ориентация аппликатора IXOR:

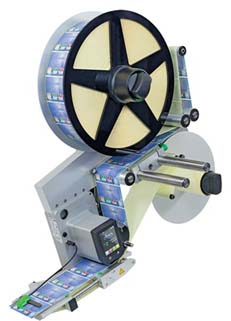

Левосторонний (LH)Аппликатор CAB IXOR левостороннее исполнение
Правосторонний (RH)Аппликатор CAB IXOR левостороннее исполнение





Дополнительные опции:

  • Датчик продукта световодный, с креплением на пиллер
  • Энкодер с базовым креплением
  • Сигнальная колонна для отображения статуса аппликатора (красный-желтый-зеленый)
  • Стойка для аппликатораСтойка для аппликатора >1 двигателя
    Оснащение:
    - Базовое крепление для установки аппликатора
    - 2 винтовые регулировки (по вертикали и горизонтали)
    - Одна регулировка угла наклона
    - Возможность бокового и верхнего нанесения этикетки


  • Комплект для работы 2-х аппликаторов в безостановочном режиме (*)
    Принцип работы:
    - Устанавливаются 2 аппликатора подряд.
    - При окончании рулона с этикеткой (или аварии) на первом аппликаторе, автоматически в работу включается второй.
    - Оператор производит замену рулона на первом аппликаторе и нажимает кнопку ГОТОВНОСТЬ.
    - При предзавершении рулона с этикеткой (или аварии) на втором аппликаторе, автоматически в работу включается первый.
    - Оператор производит замену рулона на втором аппликаторе и нажимает кнопку ГОТОВНОСТЬ.
    и т.д.
